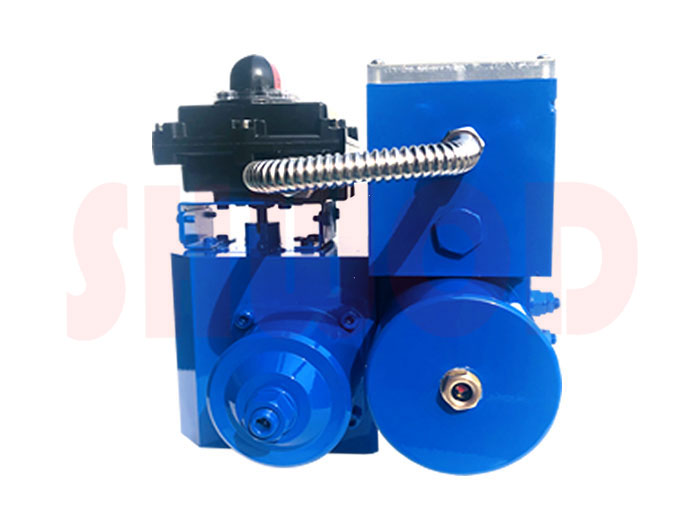

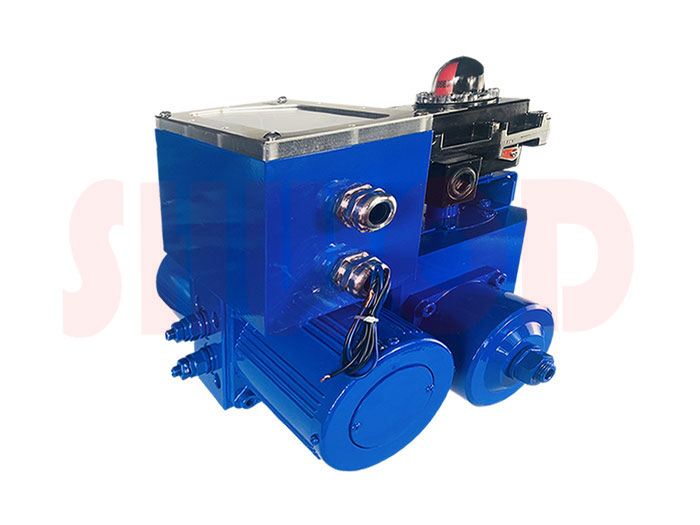

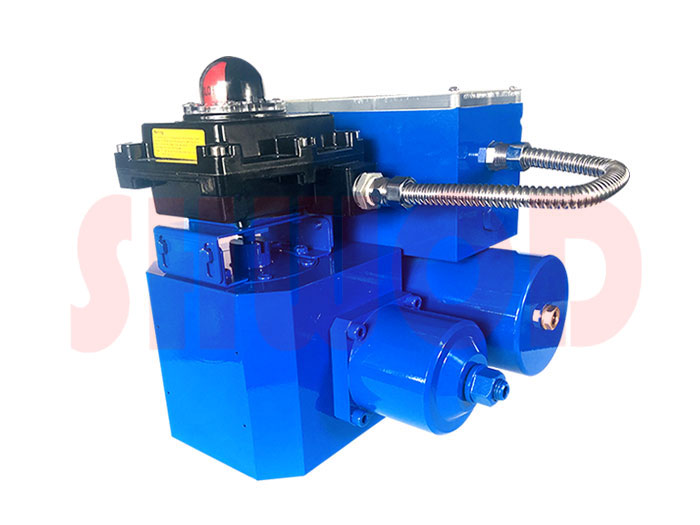

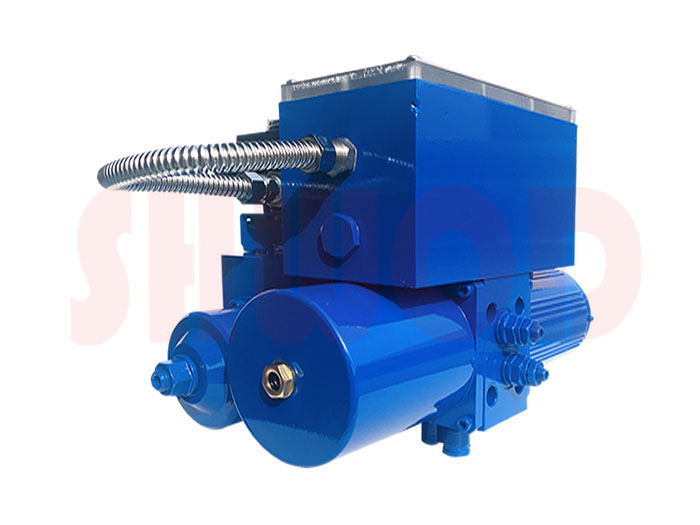

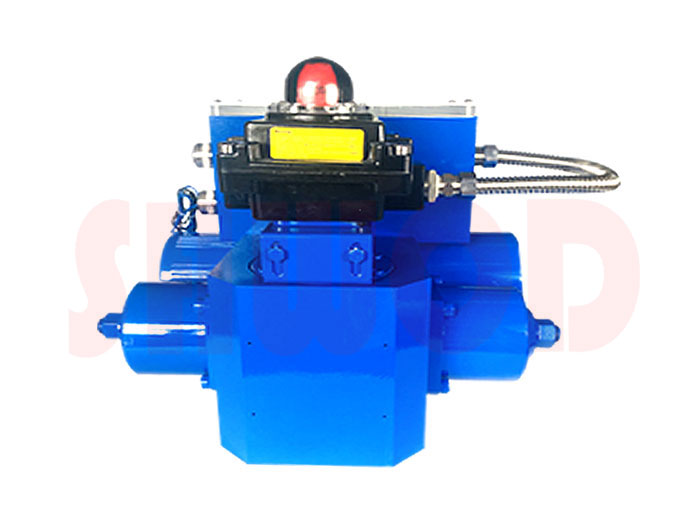

電液聯動執行器
來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：2070
品牌：上海沃電
驅動能源: 電液執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 電液執行器
型號: FDQ系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
電液聯動執行器相對傳統的氣動執行器和電動執行器有較大優勢，具有行程大、推力或力矩大、智能化程度高、響應時間快、靈敏度高、機構緊湊、防火等特點。帶智能模塊，能實現自動回轉功能，自帶超負荷安全保護，可在現場/遠程進行閥門開、關操作，可選擇調節型以及開關型控制模式，現場帶電液閥門開度顯示以及全開全關位置指示，故障報警指示等功能。本系列執行器為90度角行程類型，雙作用齒條油缸推動齒輪擺動。
智能型電液聯動執行器由支架，雙作用齒輪齒條執行器、液壓動力源和電氣控制系統組成。 其中液壓動力源包含電機泵組以及手動泵。
表1 DN900蝶閥電液聯動執行器參數表
| 型號 | FDM62014-500 5000NM | |
| 1 | 產品類型 | 智能型角行程電液執行器 |
| 2 | 工作扭矩 | 100-8000 N.M（@8.5MPa） |
| 3 | 上限扭矩 | 8000 N.M（@14MPa） |
| 4 | 行程角度 | 0~90° |
| 5 | 啟閉時間 | 約22S |
| 6 | 防護等級 | IP67 |
| 7 | 動作類型 | 調節型 |
| 8 | 電機電制及功率 | 380VAC，50Hz ，750W |
| 9 | 電機轉速 | 2800 r/rev |
| 10 | 油泵排量 | 0.88cc/rev |
| 11 | 油泵額定壓力 | 8.5MPa |
| 12 | 油泵上限壓力 | 16MPa |
| 13 | 油缸直徑及工作行程 | 缸徑100 mm，行程123mm |
| 14 | 工作容腔 | 966 ml |
| 15 | 輸入信號類型 | 4 mA ~20mA,對應0-100%開度 |
| 16 | 輸出信號類型 | 4 mA ~20mA,對應0-100%開度 |
| 17 | 就地電氣接口 | 2個M25×1.5格蘭頭 |
| 18 | 帶手動操作 | 10cc/按，21MPa，啟/閉滿行程按壓31次 |
●電機：三相交流電機，帶溫度過熱保護，750W，2800rpm；
●油路塊：采用航空鋁合金6061材質加工，黑色硬質陽極氧化表面處理，表面硬度高且耐腐蝕；
●油泵：雙向齒輪泵，排量0.8cc/rev，上限壓力16MPa，上限轉速4000rpm，集成雙向的補油單向閥；
圖1 雙向齒輪泵液壓原理圖
●溢流閥：調定系統壓力，出廠時已設定，具體根據現場閥門情況調整，可避免開啟/關閉力過大損壞閥門；
圖2 開閥/關閥壓力調節溢流閥
調節時，先松開鎖緊螺母，用5mm內六角扳手轉動調節桿，順時針旋入，壓力升高，每轉壓力升高約3MPa；逆時針旋出，壓力降低，每轉壓力降低約3MPa；
注：執行器已調定為行程限制模式，到開啟/關閉上限行程后電機停止轉動，正常情況下溢流閥不會開啟溢流；若發現閥門開啟/關閉時（未到達極限位置），在中間位置無法正常開啟/關閉，則按照上面說明調高溢流閥壓力，閥門即可實現開啟/關閉；
●手動泵及手動閥：手動泵10cc/行程，緊急情況下，可以通過手動泵，來推動執行器動作。通過旋轉手動閥，切換油路方向，實現閥門手動開啟/關閉。
【雙作用齒輪齒條執行器】
圖3 雙作用齒輪齒條執行器
齒輪齒條執行器缸筒兩側設置有機械限位調節桿，用于防止誤動作導致執行器開啟/關閉閥門超越位置，防止閥門卡死。其中，面對執行器時，右側為關閥門限位調節螺釘，左側為開閥門限位調節螺釘；
注：左右兩側機械限位調節螺釘，在出廠時已調定好，不建議用戶調節(調節不當可能會引起漏油風險)；若發現開閥和關閥不到位調節時，先用內六角扳手固定調節桿，用扳手擰松密封螺母，然后旋轉調節桿。旋轉完成后，保持調節桿位置不變，擰緊密封螺母。
【電氣控制系統】
一、就地電氣控制系統
就地電控系統，具有非侵入免開蓋操作，死區自適應不振蕩，故障自診斷及保護功能，現場操作點動和保持自適應，遠控信號和閥位信號實時查詢等功能，集成有伺服控制單元、液晶顯示單元、旋鈕操作等單元，操作簡單，保護功能完善，界面可讀性強。
二、接線圖
圖4 就地接線盒
表2 接線端子定義表
注：使用時需要接地！可以通過接線盒蓋上的固定螺釘進行接地。
圖4 就地接線盒
表2 接線端子定義表
| 接線端子代號 | 接線方法 | 備注 |
| L1，L2，L3 | 三相380V AC | 不分相序，內部自動校正 |
| 2 | 常閉觸點，異常報警時斷開 | 系統報警信號： ●油位過低； ●電機過熱； 報警時顯示屏顯示FE |
| 3 | 報警公共端 | |
| 27,28 | 4-20mA比例控制信號 | |
| 13,14 | 4-20mA比例反饋信號 |
注：使用時需要接地！可以通過接線盒蓋上的固定螺釘進行接地。
三、電氣操作
圖5 就地電氣控制盒
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的電液聯動執行器產品，歡迎前來咨詢報價。
